Certifikované skladby konstrukcí

Obvodové stěny — ETICS

Vnější obvodové stěny s kontaktním zateplovacím systémem. Dvě varianty izolace (minerální / EPS), každá ve dvou provedeních.

▶

Klikněte pro 3D model

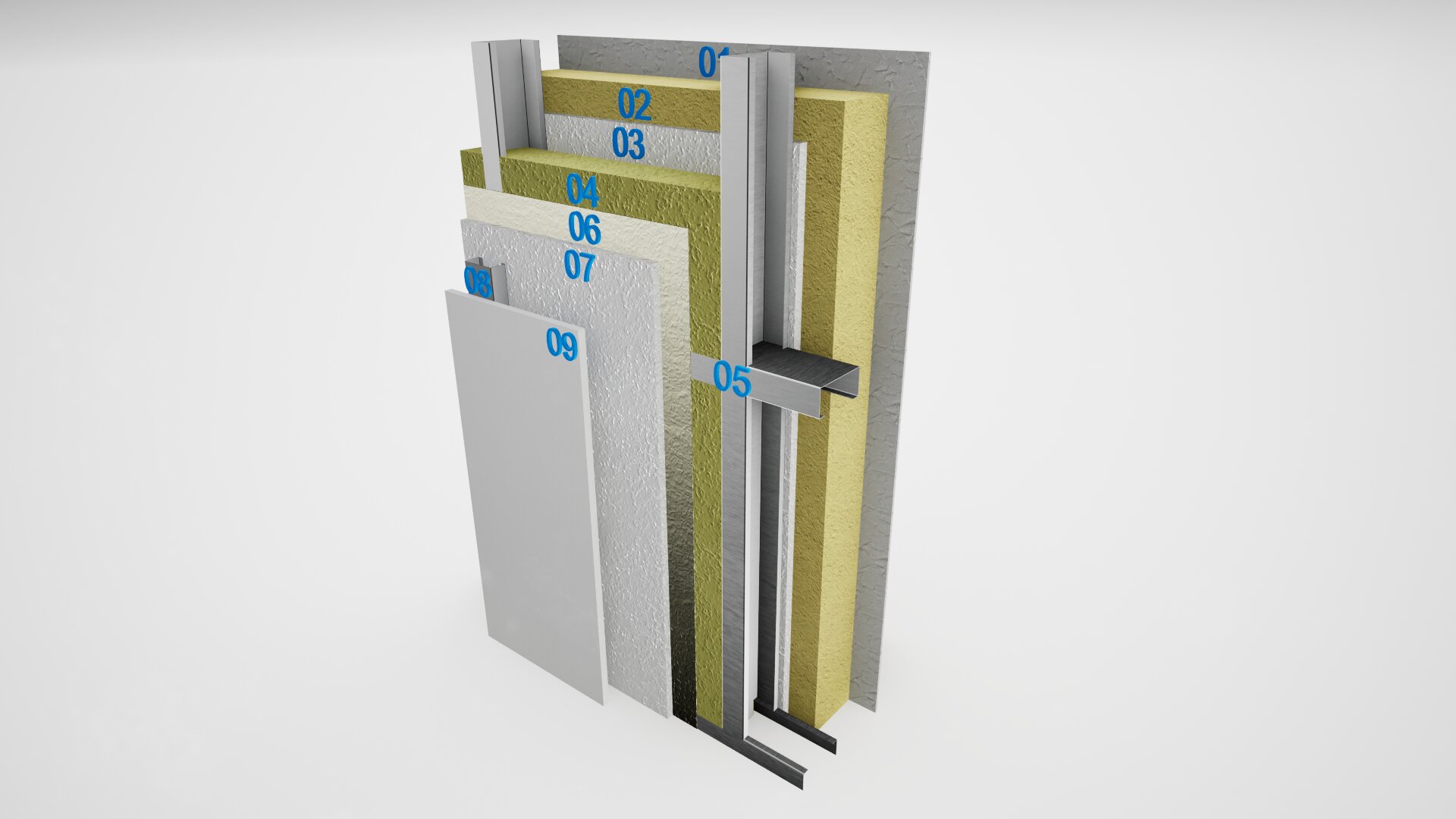

W-ETICS-MI-01a

Obvodová stěna — ETICS, minerální izolace

Kompletní obvodová stěna s kontaktním zateplovacím systémem Weber, minerální izolací Isover a předstěnou se sádrokartonem. 9 vrstev, celková tloušťka 325 mm.

0,15

U [W/m²K]

48 dB

Rw [dB]

325

Tloušťka [mm]

REI 120

Požární ext.

EI 60

Požární int.

Počet vrstev

01 Fasádní systém Weber

02 Kontaktní zateplovací systém – Isover minerální izolace

03 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

04 Isover AKU; tl. 80 mm – minerální izolace 40 kg/m³

05 Ocelové profily C89; tl. 1,2 mm – ocel S250GD Z275

06 Isover Vario KM Duplex UV – parobrzda

07 RigiStabil 12,5 (DEFH2IR); tl. 12,5 mm – konstrukční SDK deska

08 Předstěna – R-CD profil vč. spojky Klik Fix

09 Sádrokartonová deska RB (A); tl. 12,5 mm

Použít v projektu → Konzultace

▶

Klikněte pro 3D model

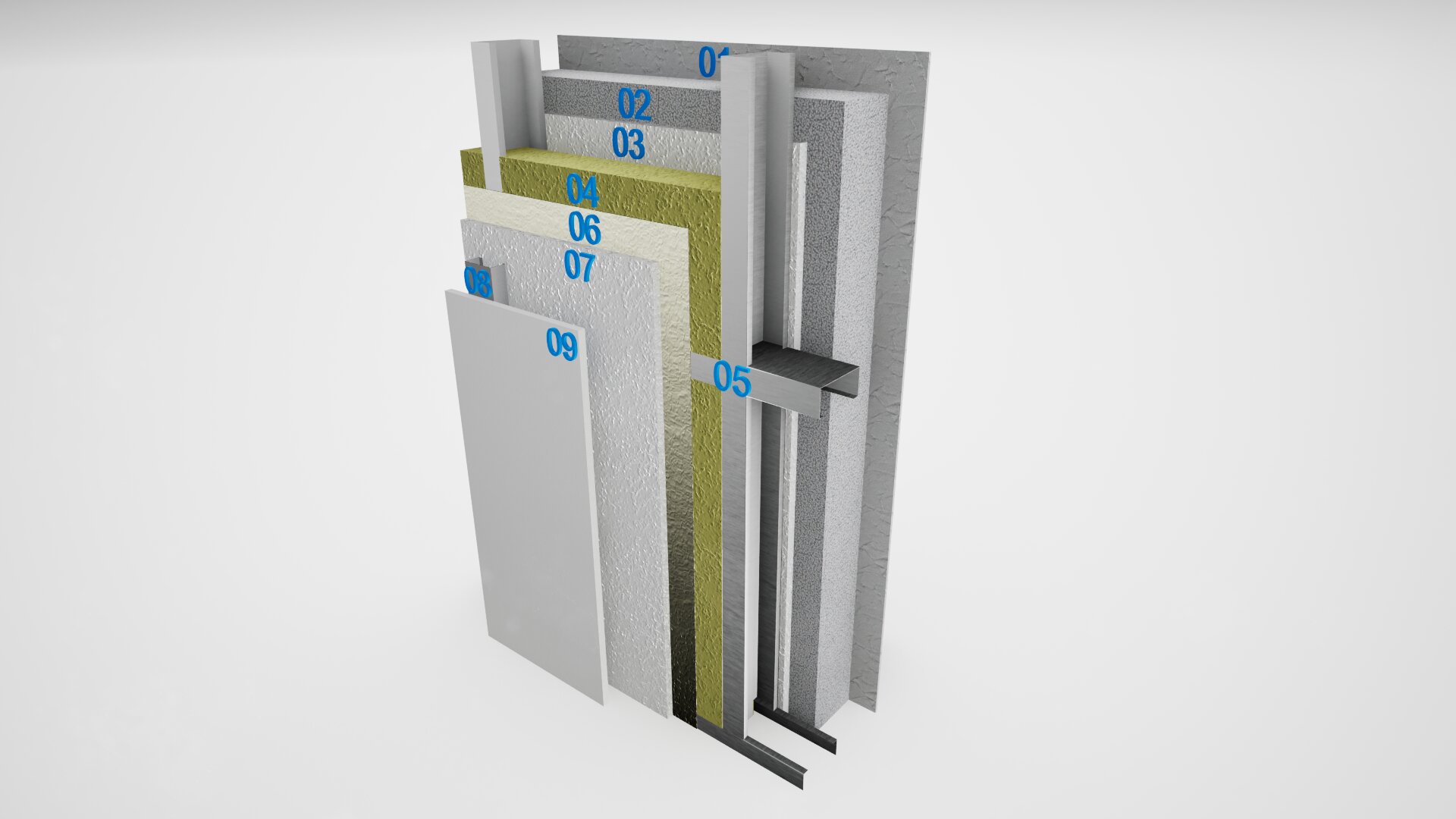

W-ETICS-EPS-01a

Obvodová stěna — ETICS, EPS izolace

Obvodová stěna s kontaktním zateplovacím systémem a expandovaným polystyrenem (EPS). S předstěnou a SDK opláštěním. 9 vrstev, celková tloušťka 325 mm.

0,15

U [W/m²K]

—

Rw [dB]

325

Tloušťka [mm]

—

Požární ext.

—

Požární int.

Počet vrstev

01 Fasádní systém Weber

02 Kontaktní zateplovací systém – Isover EPS

03 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

04 Isover AKU; tl. 80 mm – minerální izolace 40 kg/m³

05 Ocelové profily C89; tl. 1,2 mm – ocel S250GD Z275

06 Isover Vario KM Duplex UV – parobrzda

07 RigiStabil 12,5 (DEFH2IR); tl. 12,5 mm – konstrukční SDK deska

08 Předstěna – R-CD profil vč. spojky Klik Fix

09 Sádrokartonová deska RB (A); tl. 12,5 mm

Použít v projektu → Konzultace

▶

Klikněte pro 3D model

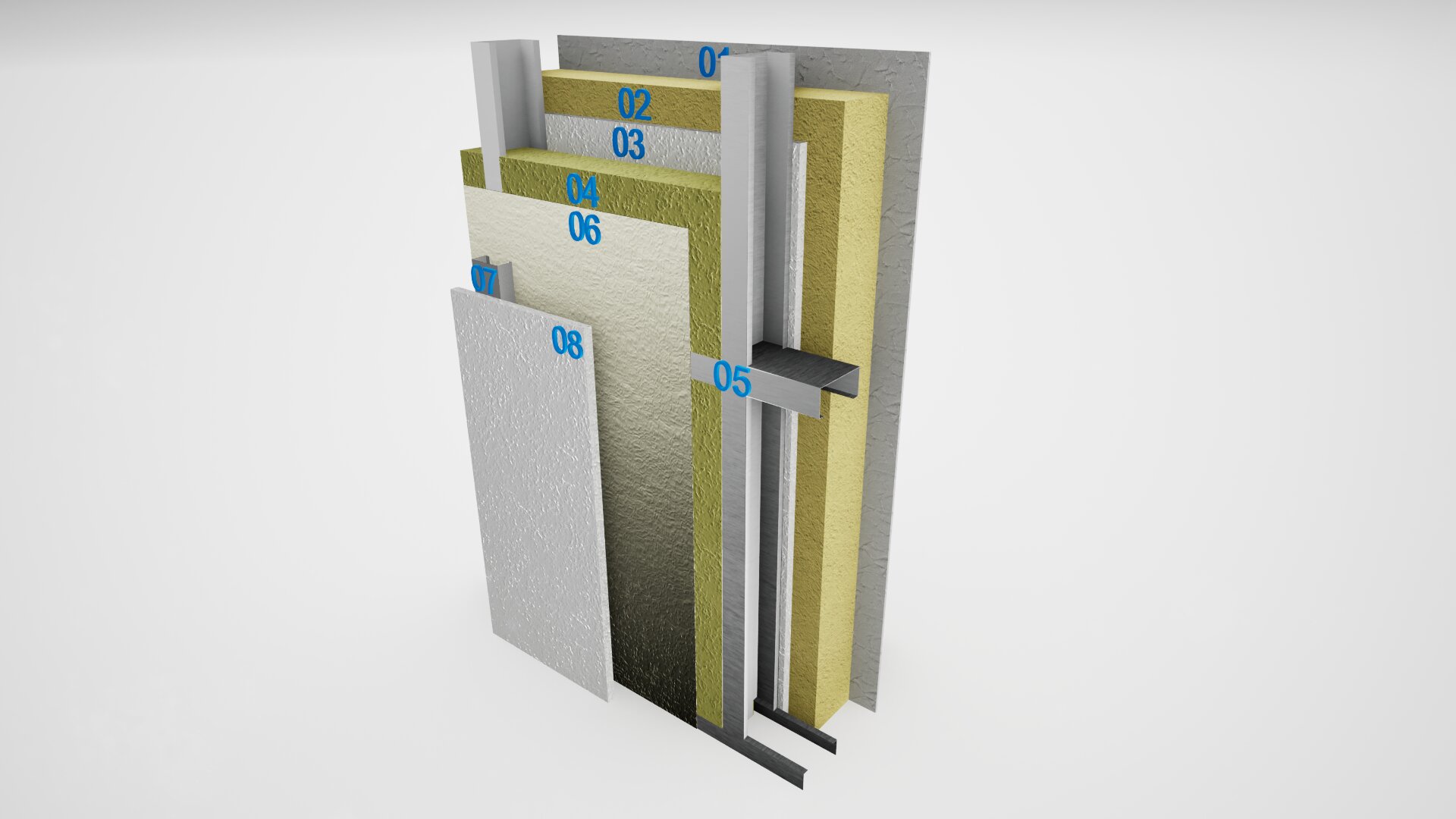

W-ETICS-MI-02a

Obvodová stěna — ETICS, minerální izolace (bez předstěny)

Kompaktnější varianta obvodové stěny bez vnitřní předstěny. Minerální izolace Isover, 8 vrstev, celková tloušťka 315 mm. Vhodná tam, kde není potřeba instalační předstěna.

—

U [W/m²K]

—

Rw [dB]

315

Tloušťka [mm]

—

Požární ext.

—

Požární int.

Počet vrstev

01 Fasádní systém Weber

02 Kontaktní zateplovací systém – Isover minerální izolace

03 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

04 Isover AKU; tl. 80 mm – minerální izolace 40 kg/m³

05 Ocelové profily C89; tl. 1,2 mm – ocel S250GD Z275

06 Isover Vario KM Duplex UV – parobrzda

07 Předstěna – R-CD profil vč. spojky Klik Fix

08 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

Použít v projektu → Konzultace

▶

Klikněte pro 3D model

W-ETICS-EPS-02a

Obvodová stěna — ETICS, EPS izolace (bez předstěny)

Kompaktnější varianta s EPS izolací bez vnitřní předstěny. 8 vrstev, celková tloušťka 315 mm. Ekonomická volba pro projekty, kde není požadována instalační předstěna.

—

U [W/m²K]

—

Rw [dB]

315

Tloušťka [mm]

—

Požární ext.

—

Požární int.

Počet vrstev

01 Fasádní systém Weber

02 Kontaktní zateplovací systém – Isover EPS

03 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

04 Isover AKU; tl. 80 mm – minerální izolace 40 kg/m³

05 Ocelové profily C89; tl. 1,2 mm – ocel S250GD Z275

06 Isover Vario KM Duplex UV – parobrzda

07 Předstěna – R-CD profil vč. spojky Klik Fix

08 RigiStabil 15 (DEFH2IR); tl. 15 mm – konstrukční SDK deska

Použít v projektu → Konzultace

Další skladby připravujeme

Průběžně rozšiřujeme knihovnu certifikovaných skladeb. Brzy přidáme:

Střešní skladby Podlahové skladby Vnitřní příčky Požární stěny Akustické stěny
